在中，生成剖面图纸是一项精确而重要的技能。这个过程从确定平面图中剖面的位置开始，接着利用特定工具绘制剖面线。此步骤关键在于确保剖面图精准反映建筑或设计细节。然后，绘图时需关注剖面的深度和细节，以保证图纸的清晰度和信息完整性。

最终，添加必要的注释和标注，包括材料特性和尺寸信息，使剖面图不仅准确，还充满专业性和实用性。通过这些步骤，用户可在auto中有效创建出反映实际结构的剖面图纸。

cad的剖面图生成制作方法步骤

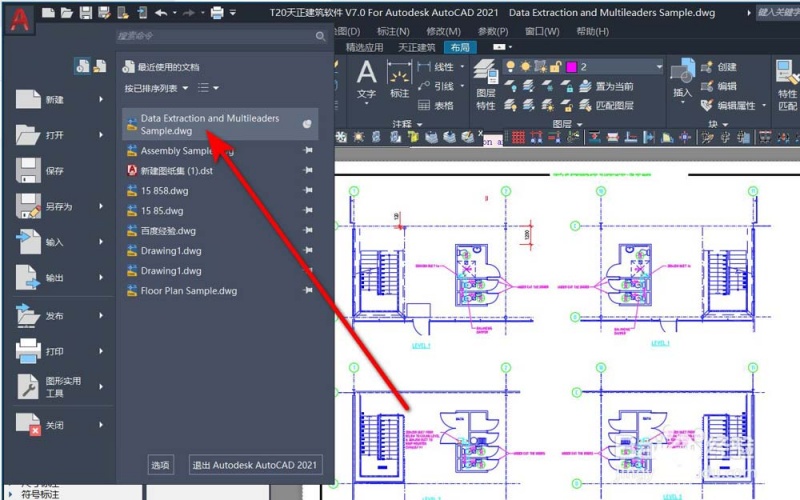

进入cad画图界面，点击菜单栏字母a，打开平面图。

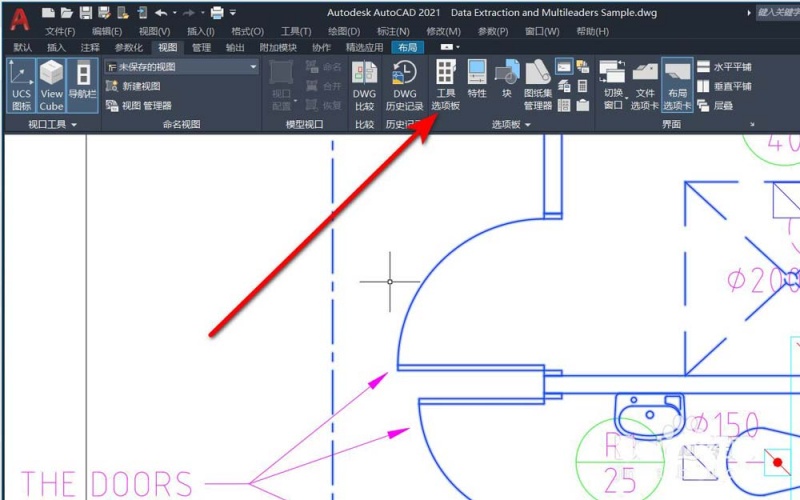

选中平面图，点击菜单栏【布局】-【工具选项板】。

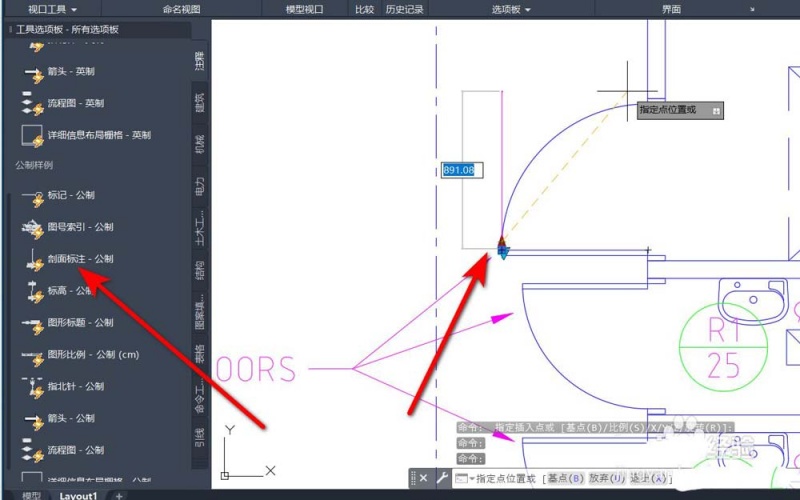

在工具栏中选择【注释】-【剖面标注】，选择标注起点和终点，确定后即可形成剖面图。

以上就是cad剖面图的制作方法，希望大家喜欢
