在软件中绘制十字路口的平面图是一项涉及到详细规划和精确绘图的工作。开始时，需要确定路口的基本布局，包括各条道路的宽度、交叉的角度以及周围的重要地标。然后，利用auto的直线和曲线工具，精确勾画出道路的轮廓和交叉点。接下来，重点放在道路标记上，如斑马线、红绿灯位置和道路标识，确保这些元素的位置和比例准确无误。

同时，考虑到行人道和可能的绿化区域，为整个十字路口增添细节和实用性。最终，通过对细节的精细调整和比例的校正，确保平面图不仅准确反映了十字路口的实际情况，还具有高度的专业性和易于理解性。

cad绘制十字路口图纸方法步骤

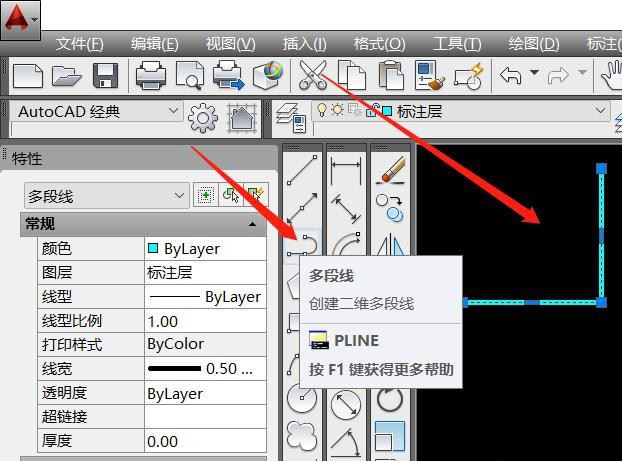

在cad中使用“多段线”工具，绘制一个直角。

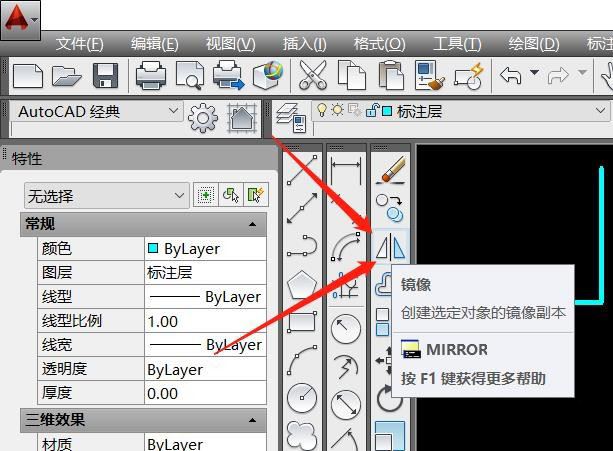

接着在工具栏，点击“镜像”工具。

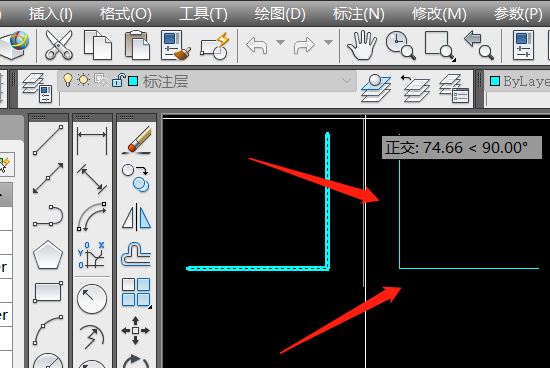

将直角沿着竖直方向进行镜像。

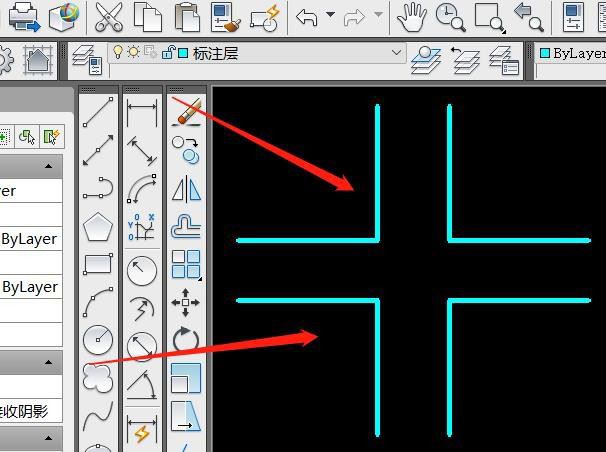

再沿着水平方向进行镜像，即可画出十字路口图形。

以上就是cad十字路口平面图的画法，希望大家喜欢。
